¶ Netzstabilität, Systemdienstleistungen und Systemverantwortung
Die sichere Funktion des Stromsystems beruht auf der Einhaltung zentraler physikalischer und betrieblicher Parameter sowie auf der kontinuierlichen Bereitstellung von Systemdienstleistungen.
Das Stromnetz ist ein synchron gekoppeltes System, in dem Erzeugung, Transport und Verbrauch jederzeit im Gleichgewicht gehalten werden müssen. Abweichungen können sich systemweit ausbreiten und die Stabilität gefährden.

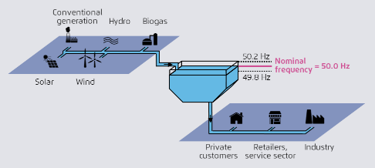

Am besten kann die Netzstabilität bzw. Gleichgewichtsbedingung im Stromsystem durch einen 'Stromsee' visualisiert werden. Erzeuger speisen in den gedachten 'See' ein, Verbraucher entnehmen daraus. Ziel ist es, den Füllstand ständig am selben Niveau zu halten.
¶ Zentrale Parameter der Netzstabilität
Die Netzstabilität wird im Wesentlichen durch folgende Größen bestimmt:
- Frequenz
- Spannung
- Blindleistung
- thermische Auslastung von Betriebsmitteln
- Kurzschlussfestigkeit und Schutzsysteme
- Systemsicherheit (N-1-Kriterium)
Diese Parameter müssen innerhalb definierter Grenzen gehalten werden.
¶ Frequenz
Die Frequenz ist ein unmittelbarer Indikator für das Gleichgewicht zwischen Erzeugung und Verbrauch.
- Sollwert: 50 Hz
- Abweichung zeigt Ungleichgewicht im System
¶ Bedeutung
- Frequenz sinkt → Erzeugung < Verbrauch
- Frequenz steigt → Erzeugung > Verbrauch
- starke Abweichungen können zu Abschaltungen und Systemstörungen führen
Die Frequenz ist damit die zentrale Steuergröße für die Systembalance.
¶ Spannung
Die Spannung beschreibt das elektrische Potenzial im Netz und muss lokal stabil gehalten werden.
¶ Bedeutung
- Sicherstellung der Versorgungsqualität
- Schutz von Anlagen und Infrastruktur
- Voraussetzung für sicheren Netzbetrieb
Mit zunehmender Dezentralisierung wird die Spannungshaltung komplexer, da lokale Einspeisung und Last stärker variieren.
¶ Blindleistung
Blindleistung ist notwendig für den Aufbau und die Stabilisierung von Spannungen im Wechselstromnetz.
¶ Bedeutung
- Voraussetzung für stabile Spannungsverhältnisse
- lokale Bereitstellung erforderlich
- zunehmende Bedeutung durch Rückgang konventioneller Kraftwerke
¶ Thermische Auslastung
Leitungen und Transformatoren dürfen nur bis zu ihrer maximalen Belastbarkeit betrieben werden.
¶ Bedeutung
- Vermeidung von Überhitzung und Schäden
- Sicherstellung der Infrastrukturintegrität
- zentrale Restriktion für Netzbetrieb und Netzplanung
¶ Kurzschlussfestigkeit und Schutzsysteme
Das Netz muss Fehler erkennen und lokal begrenzen können.
¶ Bedeutung
- schnelle Abschaltung fehlerhafter Netzbereiche
- Vermeidung großflächiger Störungen
- Erhalt stabiler Netzteile
¶ N-1-Kriterium
Das Netz muss auch beim Ausfall eines einzelnen Betriebsmittels stabil bleiben.
¶ Bedeutung
- zentrale Anforderung an Netzplanung und Betrieb
- erhöht Robustheit des Systems
- verhindert Kaskadeneffekte
¶ Systemdienstleistungen
Systemdienstleistungen sind alle Leistungen, die notwendig sind, um den sicheren und stabilen Betrieb des Stromsystems zu gewährleisten.
Sie stellen die operative Umsetzung der oben beschriebenen Stabilitätsanforderungen dar.
¶ Zentrale Systemdienstleistungen
- Frequenzregelung
- Spannungshaltung
- Bereitstellung von Blindleistung
- Engpassmanagement
- Wiederaufbau des Netzes (Schwarzstartfähigkeit)
Diese Leistungen werden kontinuierlich erbracht und koordiniert.
¶ Frequenzregelung (Regelenergie)
Die Frequenzregelung stellt sicher, dass Erzeugung und Verbrauch jederzeit im Gleichgewicht sind.
Sie erfolgt in mehreren Stufen:
¶ Primärregelung (FCR)
- automatische Reaktion innerhalb von Sekunden
- dezentral aktiviert
- stabilisiert kurzfristige Frequenzabweichungen
¶ Sekundärregelung (aFRR)
- Aktivierung innerhalb von Minuten
- zentrale Steuerung durch den TSO
- Wiederherstellung der Sollfrequenz
¶ Tertiärregelung (mFRR)
- manuelle Aktivierung
- längerfristiger Ausgleich
- Ablösung der Sekundärregelung

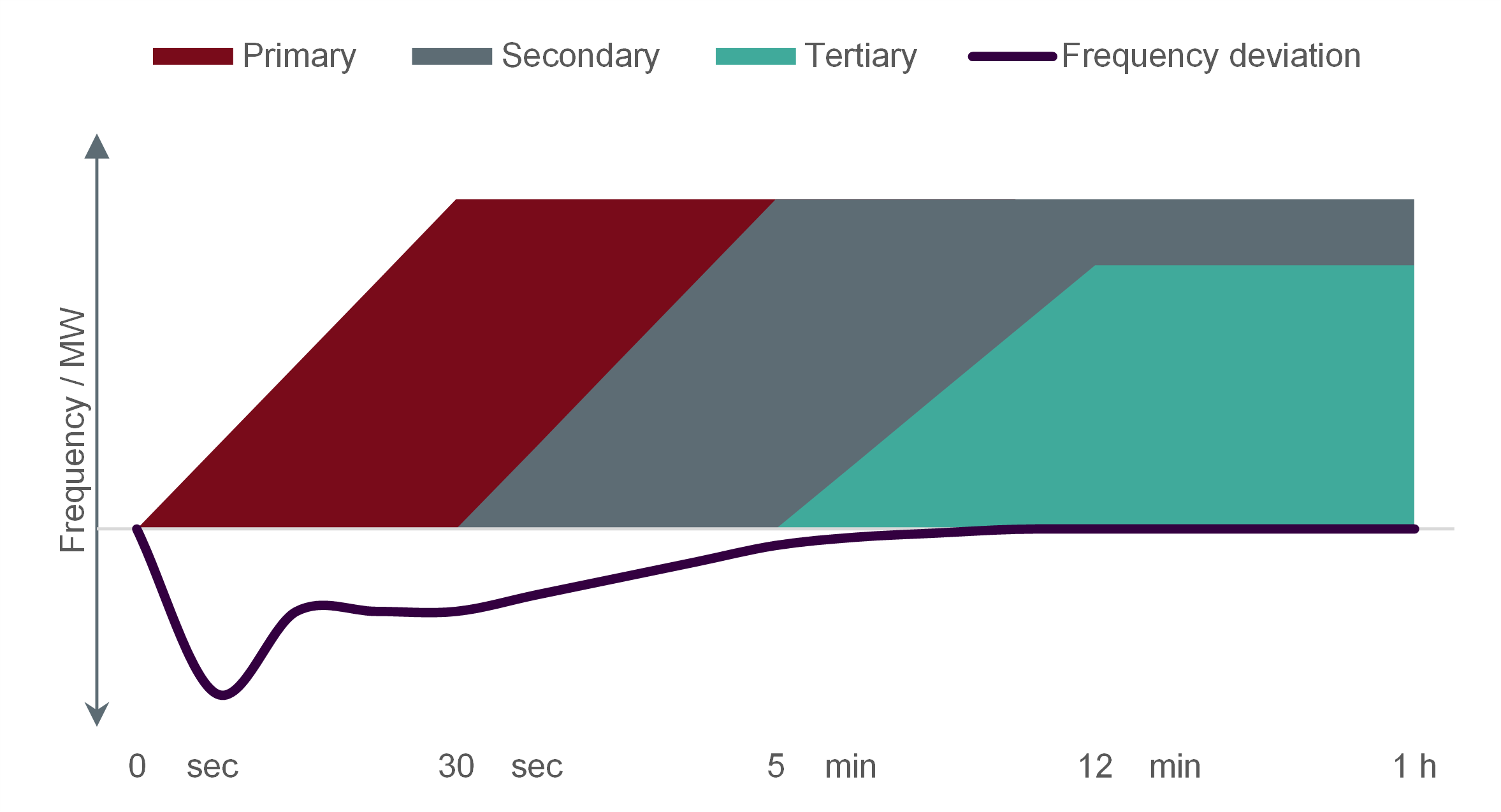

Diese Mechanismen bilden gemeinsam das System der Regelenergie. Visualisiert kann der Einsatz von Regelenergie durch folgende Abbildung. In einer gewissen Reihenfolge und mit gewissem zeitlichen Versatz werden die verschiedenen Arten von Regelenergie abgerufen. Nach einer Frequenzabweichung (verursacht durch ein Ungleichgewicht von Erzeugung und Verbrauch) kommt es zum Abruf von Primär, Sekundär und Tertiärregelenergie.
¶ Spannungshaltung und Blindleistung
Die Spannung wird durch Netzstruktur und Lastfluss, Umschaltung von Transformatorstufen sowie die Steuerung von Blindleistung stabilisiert.
- Einsatz von Transformatoren, Kompensationsanlagen und Erzeugungsanlagen
- zunehmend auch durch dezentrale Anlagen (z. B. PV-Wechselrichter)
¶ Engpassmanagement
Wenn Netzkapazitäten nicht ausreichen, müssen Maßnahmen gesetzt werden:
- Redispatch (Anpassung von Erzeugung)
- Netzschaltungen
- Einsatz flexibler Lasten
Ziel ist die Vermeidung von Überlastungen.
¶ Schwarzstartfähigkeit
Nach einem großflächigen Netzausfall muss das System wieder aufgebaut werden können.
- ausgewählte Kraftwerke starten ohne externe Stromversorgung
- schrittweiser Wiederaufbau des Netzes
¶ Systemverantwortung
Die Verantwortung für Netzstabilität und Systemdienstleistungen ist zwischen verschiedenen Akteuren aufgeteilt.
¶ Übertragungsnetzbetreiber (TSO)
Der TSO trägt die gesamt-systemische Verantwortung.
Zentrale Aufgaben:
- Frequenzhaltung und Systembalance
- Koordination der Regelenergie
- Spannungshaltung im Übertragungsnetz
- Engpassmanagement
- internationale Systemkoordination
In Österreich übernimmt diese Rolle die Austrian Power Grid (APG).
¶ Verteilernetzbetreiber (DSO)
Die DSOs sind für den sicheren Betrieb der Verteilnetze verantwortlich.
Zentrale Aufgaben:
- Spannungshaltung im Verteilnetz
- Netzqualität und Versorgungssicherheit
- Integration dezentraler Erzeugung
- Koordination lokaler Flexibilitäten
Mit der Energiewende steigt ihre Bedeutung deutlich.
¶ Netznutzer und Anlagenbetreiber
Auch angeschlossene Akteure tragen Verantwortung:
- Einhaltung technischer Anschlussregeln
- Bereitstellung von Flexibilität
- Teilnahme an Systemdienstleistungen (zunehmend)
¶ Systemische Entwicklung
Mit der Transformation des Energiesystems verändern sich die Mechanismen der Netzstabilität:
- weniger zentrale, rotierende Massen
- mehr leistungselektronische Anlagen
- stärkere Rolle dezentraler Flexibilität
- steigende Anforderungen an Koordination
Systemdienstleistungen werden zunehmend von:
- verteilten Anlagen
- Speichern
- flexiblen Verbrauchern
erbracht.
¶ Zusammenfassung
Netzstabilität entsteht durch das Zusammenspiel physikalischer Parameter und operativer Maßnahmen.
- Frequenz sichert die Systembalance
- Spannung und Blindleistung sichern die Betriebsfähigkeit
- thermische Grenzen schützen die Infrastruktur
- Schutzsysteme begrenzen Fehler
- Systemdienstleistungen gewährleisten die operative Umsetzung
Die Verantwortung ist dabei zwischen zentralen und dezentralen Akteuren verteilt und verschiebt sich im Zuge der Energiewende zunehmend in Richtung verteilter Systeme.
